WMS (Servidores de mapas)

Servicio de WMS con información de la cartografía catastral por capas .

Servicio de publicación de mapas catastrales en INTERNET.

Siguiendo la directiva europea de INSPIRE (INfrastructure for SPatial InfoRmation in Europe).

La Dirección General del Catastro ofrece como servicio WMS la Cartografía Catastral de forma libre y gratuita.

El organismo que coordina la creacion de una IDE (Infraestructura de Datos Espaciales) en España es el Consejo Superior Geográfico, se puede obtener amplia información en la página http://www.idee.es

Son las siglas de:Web Map Service

Es un estándar para publicar cartografía en Internet y las especificaciones están recogidas en OGC (Open Geoespatial Consortium).

Es un servicio y no una página web. Se ha de utilizar desde un navegador que admita este servicio.

La dirección del servicio es: http://ovc.catastro.meh.es/Cartografia/WMS/ServidorWMS.aspx

(Algunos navegadores necesitan añadir al final un carácter “?”)

El ámbito territorial sobre el que tiene competencias la Dirección General del Catastro es el de toda España, exceptuando Navarra y el País Vasco que poseen su propio sistema catastral

La Cartografía Catastral tiene las siguientes características:

  • Proyección: U.T.M. en los husos 27, 28, 29, 30 y 31
  • Sistema Geodésico: ED50 para península y Baleares (husos 29, 30 y 31) y WSG84 para Canarias (husos 27 y 28).
  • Ámbito de unidades de proceso: Término municipal, dividido en:
    • Cartografía Catastral de Urbana:
      • Escalas de captura 1:500 y 1:1.000
    • Cartografía Catastral de Rústica:
      • Escalas de captura 1:2.000 y 1:5.000

Limitaciones del servicio: El servicio WMS es libre y gratuito, con la única limitación de no realizar descargas masivas de porciones de Cartografía. Es decir, usted puede consultar la cartografía actualizada siempre que la necesite pero no puede ejecutar un programa que se descargue una porción de cartografía haciendo sucesivas peticiones al servidor.

La D.G. del Catastro se reserva el derecho de restricción del servicio por abuso del mismo, y podrá emprender acciones legales en el caso de que el abuso cause un perjuicio económico.

Mapa continuo con cartografía urbana y rústica de todo el territorio.

Admite las distintas versiones de WMS que están definidas en OGC:

  • Versión 1.0.0
  • Versión 1.1.0
  • Versión 1.1.1

Admite los siguientes SRS (sistemas de referencia):

  • Para coordenadas geográficas:
    • EPSG:4230 ED50
    • EPSG:4326 WGS 84
  • Para coordenadas U.T.M.:
    • EPSG:32627 WGS 84 / UTM zone 27N
    • EPSG:32628 WGS 84 / UTM zone 28N
    • ESSG:32629 WGS 84 / UTM zone 29N
    • ESSG:32630 WGS 84 / UTM zone 30N
    • ESSG:32631 WGS 84 / UTM zone 31N
    • EPSG:23029 ED50 / UTM zone 29N
    • EPSG:23030 ED50 / UTM zone 30N
    • EPSG:23031 ED50 / UTM zone 31N

Los formatos imagen admitidos son:

  • image/png
  • image/jpeg
  • image/gif
  • image/bmp
  • image/tif
  • image/wmf

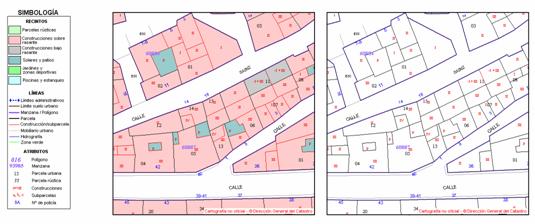

Simbología y transparencia:

Simbología y Transparencia

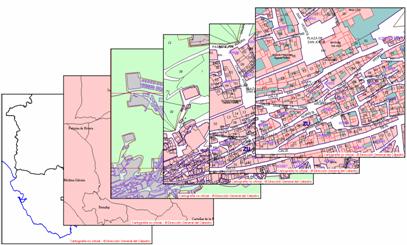

Nivel de detalle de representación dependiente de la escala.

Cartografía rústica:

  • Polígonos < 1:50.000
  • Parcelas < 1:7.500
  • Subparcelas < 1:7.500

Cartografía urbana:

  • Manzanas < 1:15.000 y rótulos de manzana < 1: 5.000
  • Parcelas < 1:7.500 y rótulos de parcela < 1:2.500
  • Construcciones < 1:2.000 y rótulos de construcciones < 1:1.500

Detalle de representación a escala
Máximo detalle de representación a escala mayor de 1:1.000

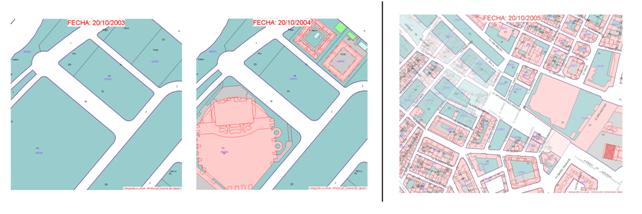

Parámetro TIME:

Este WMS incorpora un parámetro propio TIME para poder dar un servicio histórico de la cartografía catastral el formato de este parámetro es:

TIME = YYYY-MM-DD (siendo: YYYY el año, MM el mes y DD el día)

Ejemplo de petición del servicio WMS
Ejemplo de petición del servicio WMS con cartografía a la fecha del 23 de octubre de 2003

http://ovc.catastro.meh.es/Cartografia/WMS/ServidorWMS.aspx?TIME=2003-10-23& . Solo está disponible la cartografía histórica desde que se tiene cartografía en formato digital (no anterior al año 2002).

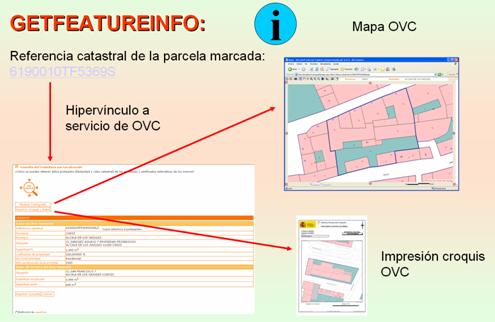

GETFEATUREINFO:

Es una utilidad del servicio WMS proporciona información sobre la Referencia Catastral de la parcela que se identifica. Este servicio devuelve un fichero html con la siguiente información:

Referencia catastral de la parcela marcada: 6190010TF5369S

La referencia catastral es un hipervínculo a la página de acceso libre de la Sede Electrónica del Catastro en la cual se muestran los bienes de una referencia catastral, a su vez esta página encamina a otras en las cuales podemos obtener la impresión de croquis y datos o la navegación sobre la cartografía oficial de un mapa del municipio seleccionado.

La referencia catastral como hipervínculo a la página de acceso libre OVC en la cual se muestran del bien el croquis y los datos

Un WMS al ser un servicio y siempre lo tendremos que usar desde un navegador.

Navegadores ligeros:

Existen decenas de páginas Web que permiten consultar la cartografía de uno o varios servidores WMS. No necesitan instalación, solo se encargan de gestionar las peticiones al servidor. Pueden ser navegadores totalmente genéricos o pertenecer a geoportales de IDE de organismos o instituciones.

Ejemplos:

  • Genéricos:
    • OGC WMS Viewer
    • ArcExplorer Web
    • GeoViewer
  • Geoportales IDE:
    • IDEE
    • IDEC
    • IDE Rioja

Navegadores pesados:

Son los que requieren hacer una instalación del programa en el propio ordenador, son aplicaciones SIG (Sistemas de Información Geográfica) de propósito general que permite añadir los servidores WMS como una capa más de trabajo. Se pueden dividir en 2 tipos: las aplicaciones de software libre y las aplicaciones comerciales.

Ejemplos:

  • Software libre
    • GEOPISTA
    • GvSIG
    • DEEGREE
    • UDIG

La mayoría de las aplicaciones SIG comerciales, permiten la visualización de datos en WMS que lleguen a través de Internet. OGC proporciona la lista de los productos que están certificados por el estándar en: http://www.opengeospatial.org/resources/?page=products

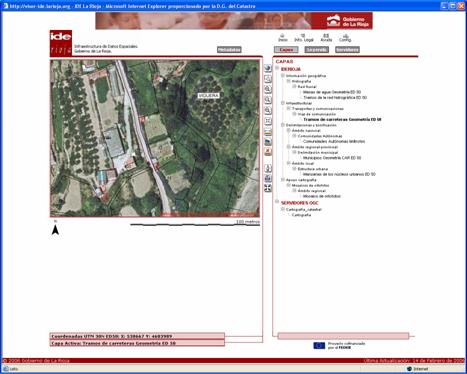

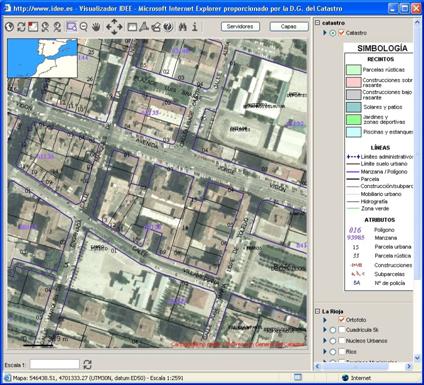

La imagen siguiente muestra cartografía catastral superpuesta a una ortofoto del servidor WMS del Gobierno de La Rioja.

IDEE Cartografía catastral superpuesta a una ortofoto
http://www.idee.es

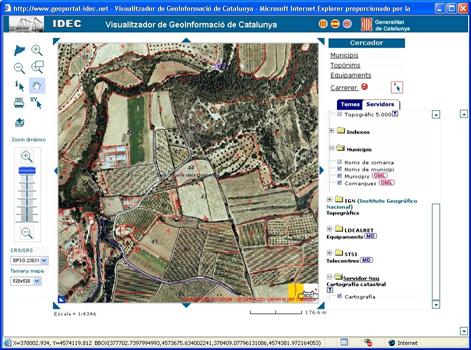

Geoportal de IDEC
Geoportal de IDEC: http://www.geoportal-idec.net

Geoportal de IDE
Geoportal de la IDE de Rioja: http://www.iderioja.org/

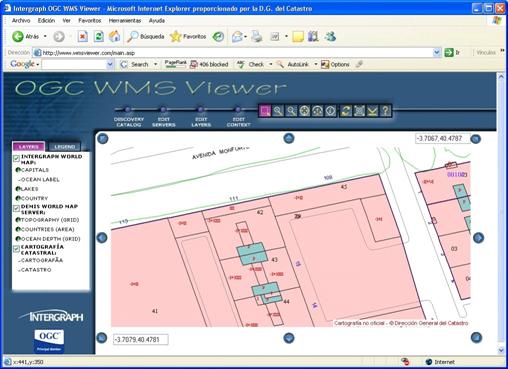

Portal de WMS de Intergraph
WMS de Intergraph: http://www.wmsviewer.com

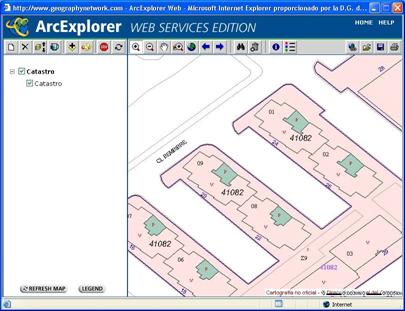

Portal de ESRI
ESRI: http://www.esri.com/software/arcexplorer/about/arcexplorer-web.html

Portal de GEOPISTA

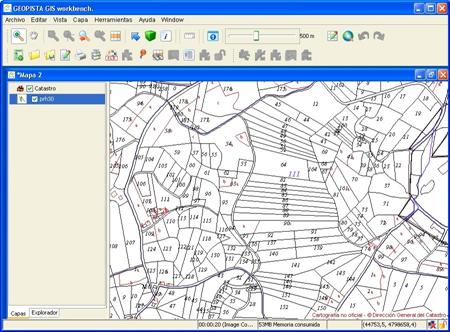

La imagen muestra la cartografía catastral tal y como se ve con el editor GIS de GeoPISTA: http://www.geopista.com/

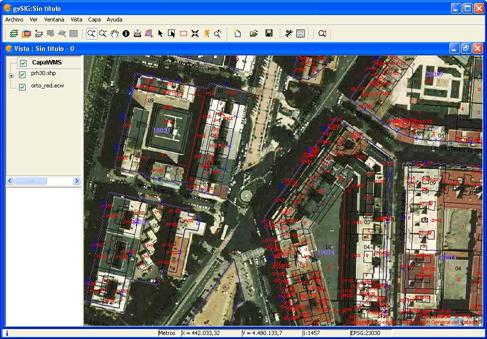

Portal de GvSIG
GvSIG: Es un visualizador GIS de la Generalitat Valenciana. http://www.gvsig.gva.es/.
La imagen muestra nuestra cartografía superpuesta a una ortofoto.

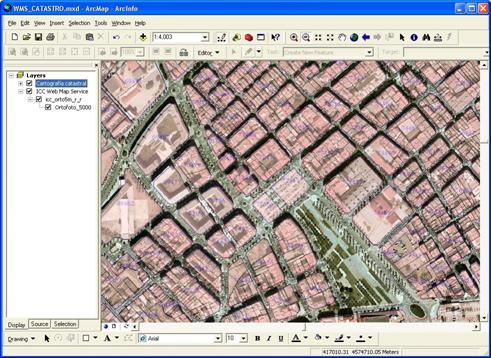

Portal de ArcGIS
Esri ArcGIS: La siguiente imagen muestra la cartografía del servidor WMS del catastro con un software comercial.

Google Earth es una aplicación que permite la visualización de imágenes espaciales de todo el planeta, además de gran cantidad de información geográfica. Se puede instalar descargándose desde: http://earth.google.com/earth.html

La Dirección General del Catastro ha desarrollado una utilidad para poder visualizar y consultar toda la cartografía catastral sobre esta aplicación.

Consta de dos partes la visualización de la Cartografía Catastral y la consulta de parcelas por referencia catastral.

Una vez descargada e instalada la aplicación desde: http://earth.google.com/earth.html, pulse aquí para visualizar la cartografía catastral en Google Earth

Ejemplo:

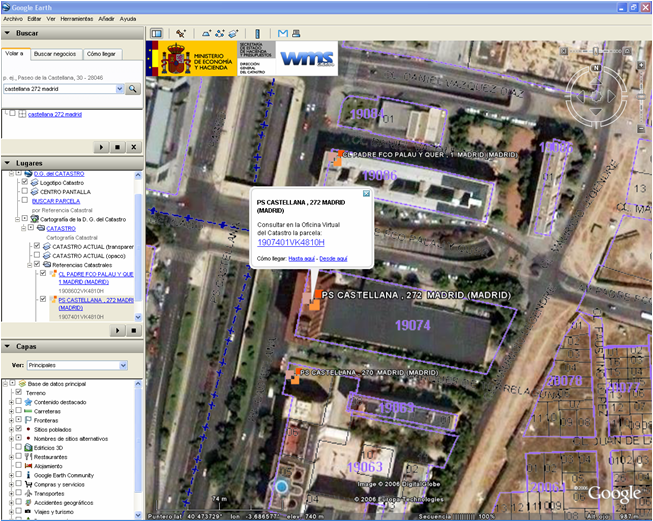

Ejemplo de cartografía catastral en Google Earth

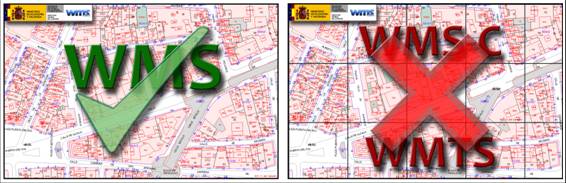

El servicio WMS de la Dirección General del Catastro es cada día más solicitado por la fiabilidad y el gran valor que tienen sus datos. Sin embargo el número de peticiones ha crecido de manera exponencial debido a los visualizadores que utilizan el servicio WMS de forma teselada.

La navegación sobre una capa teselada es muy eficaz y da una respuesta al usuario óptima, pero siempre que el servicio haya sido diseñado para recibir este tipo de peticiones. En caso contrario cada vez que un usuario accede a consultar la cartografía, el cliente solicita hasta 30 consultas simultáneas a base de datos de otros tantos tiles de la cartografía. El resultado es que el número de consultas concurrentes a base de datos sufre un aumento desproporcionado,  lo que supone una degradación del servicio para los usuarios que hacen las peticiones únicas según el estándar WMS.

Considerando que la DGC realiza actualización continua de la información catastral; el servicio WMS es la solución ideal para datos dinámicos y para presentar distintas combinaciones de capas. En cambio un servicio teselado como WMTS pierde esta flexibilidad de personalizar los mapas, siendo ideal para servir datos estáticos. Al haber un único conjunto fijo de teselas, el servicio WMTS simplemente devuelve los archivos existentes y permite el uso de mecanismos de red estándar de escalabilidad, tales como sistemas distribuidos caché.

El servicio WMS de Catastro no está concebido como servicio WMS-C de OSGEO ni como WMTS recientemente publicado por OGC. Los motivos son varios:

  • La cartografía catastral está almacenada en formato vectorial y la imagen ráster de respuesta, se genera en el momento de la petición.
  • La actualización de la información es diaria y en un futuro será continua.
  • El servicio admite multitud de sistemas de referencia CRS.
  • Estadísticamente las peticiones son tan variadas y tan poco recurrentes que no sería aconsejable un sistema de caché.
  • El volumen de información por el ámbito territorial y por el grado de detalle es grande y en la actualidad no se dispone de un sistema de caché suficiente para almacenar imágenes ya generadas.

Con la intención de mantener este servicio operativo y en el más alto grado de eficacia, como se ha venido prestando hasta ahora, es aconsejable que se vaya adecuando la programación de los visualizadores para que cuando utilicen este servicio WMS no lo hagan de forma teselada.

Para garantizar el servicio a las peticiones de página completa, se impondrán cuotas de servicio para las peticiones teseladas, por lo que la calidad de servicio de estas últimas puede verse degradado.

WMS (Ponencias de Valores)

La ponencia de valores es el documento que recoge los criterios, módulos de valoración, demás elementos precisos para llevar a cabo la determinación del valor catastral.

Básicamente da los criterios por los que se valorará el suelo y las construcciones. El valor del suelo depende claramente de su situación, y hay un mapa de valores; por el contrario el valor de la construcción normalmente es el mismo en todo el municipio.
