Posibles casos de desplazamientos en ICUC
CASO 1: La parcela y las construcciones están bien georreferenciadas en la cartografía catastral
Marcar “No” En el apartado “¿Existe desplazamiento de la cartografía?”.
CASO 2: La parcela está bien georreferenciada pero todas las construcciones están desplazadas uniformemente en la cartografía catastral
Marcar “No” En el apartado “¿Existe desplazamiento de la cartografía?”.
Obtener el ICUC con el GML con todas las construcciones bien georreferenciadas (en su posición real).

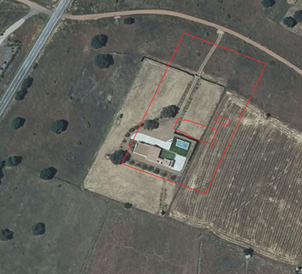

CASO 3: La parcela está bien georreferenciada y alguna de las construcciones desplazadas, pero no todas, en la cartografía catastral.
Marcar “No” En el apartado “¿Existe desplazamiento de la cartografía?”.
Obtener el ICUC con el GML con todas las construcciones bien georreferenciadas (en su posición real).
CASO 4: La parcela y todas las construcciones están desplazadas uniformemente en la cartografía catastral
Marcar “Si” En el apartado “¿Existe desplazamiento de la cartografía?”.
Introducir los parámetros de desplazamiento y adjuntar el GML con las construcciones bien georreferenciadas (en su posición real) en el apartado “+ Documentación”.
En los parámetros de desplazamiento se indicará la traslación, en metros, que haría falta para hacer coincidir un punto del terreno con el punto equivalente de la cartografía catastral:
Desplazamiento hacia el Este/Oeste en el parámetro CX.
Desplazamiento hacia el Norte/Sur en el parámetros CY.
Si la cartografía catastral está más al Este o Norte que la realidad, CX y CY deben ser positivos.
Si se observa que la cartografía catastral tiene traslación y giro o cambio de escala, hay que dar 6 parámetros AX, BX, CX, AY, BY, CY tales que las coordenadas catastrales (X’,Y’) se obtengan de las reales (X,Y) mediante la transformación:
X’ = AX . X + BX . Y + CX
Y’ = AY . X + BY . Y + CY
El caso del desplazamiento es un caso particular en el que AX=1, BX=0, AY=0, BY=1.
El ICUC se obtendrá con un GML que tiene todas las construcciones desplazadas de la forma que la cartografía catastral, distinto al que se ha adjuntado en el apartado “+ Documentación”.
